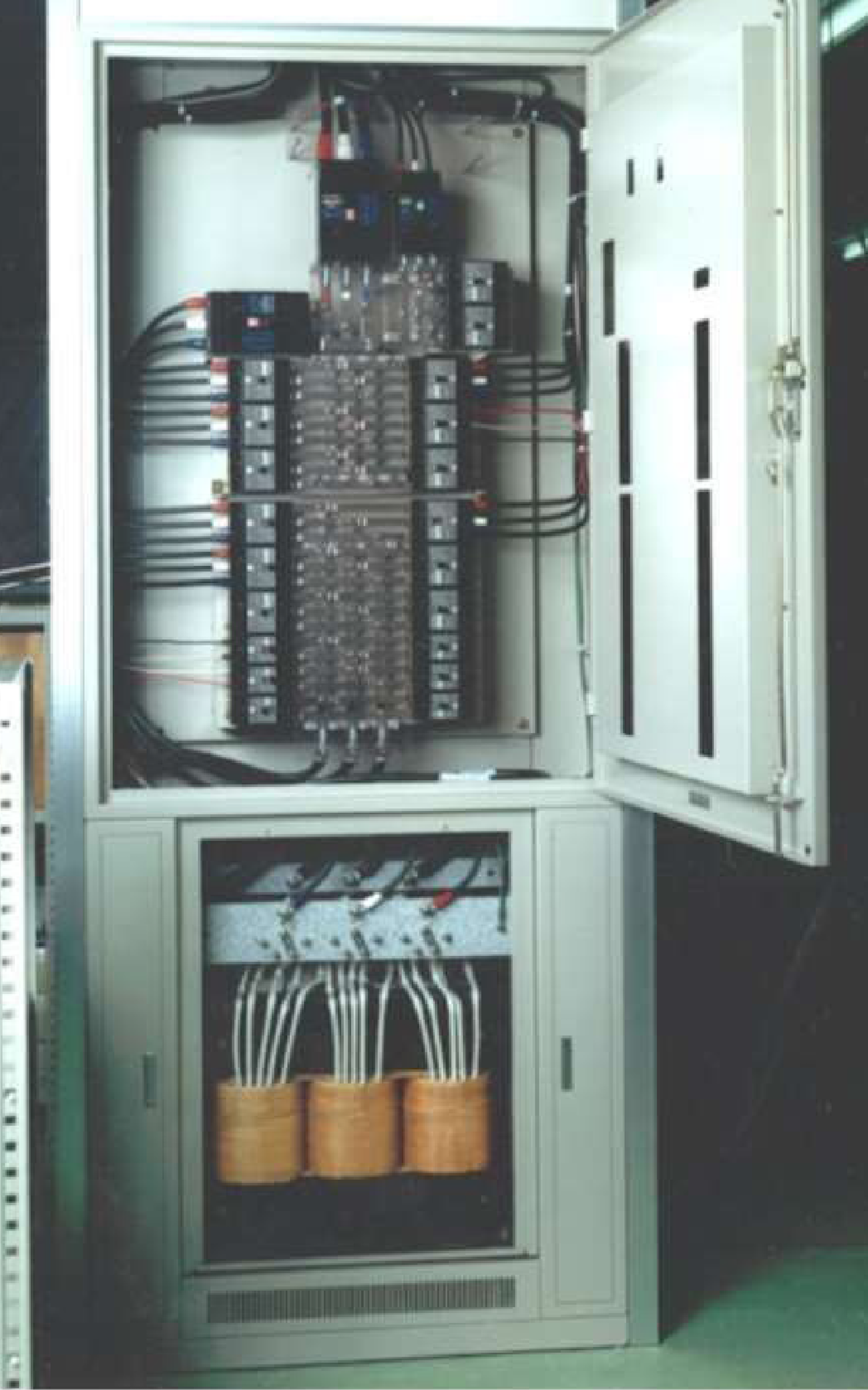

変圧器一体型ロードセンター

変圧器と低圧盤の一体化によって

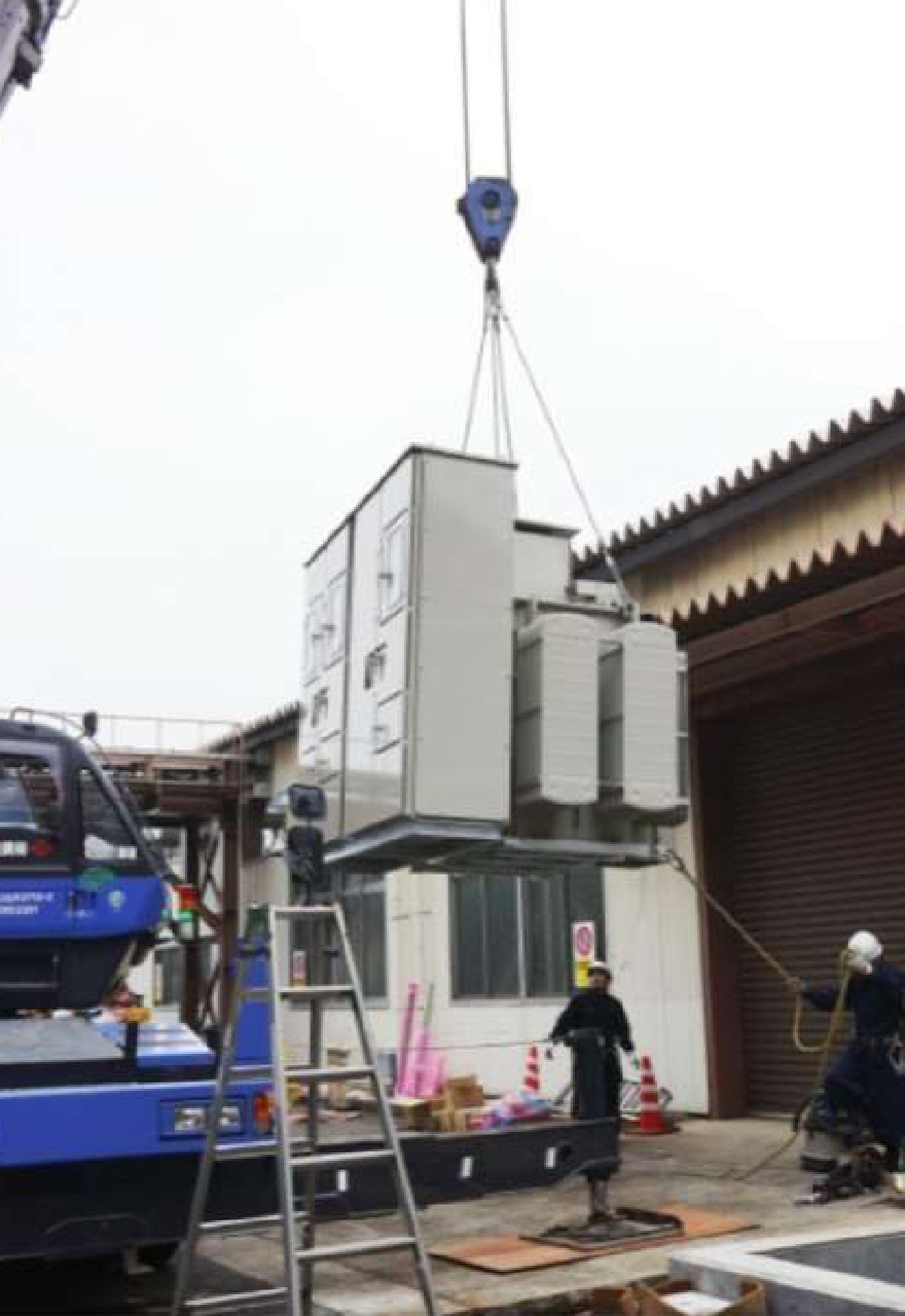

搬入・据付の時間を短縮

変圧器:2000kVA低圧盤両面に取付け600AFMCCB8回路を両面に計16回路一体で搬入可能

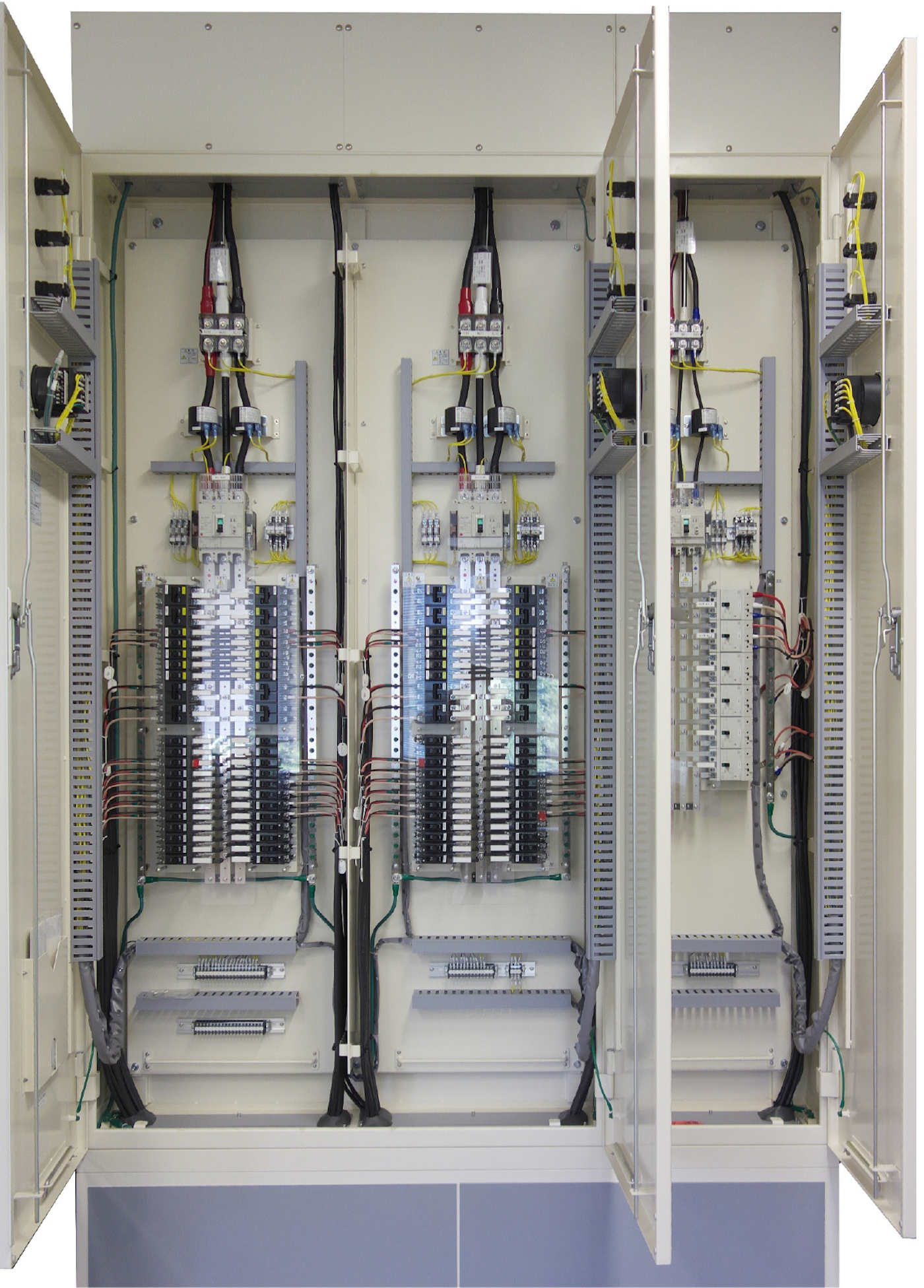

メンテナンスの見える化を実現

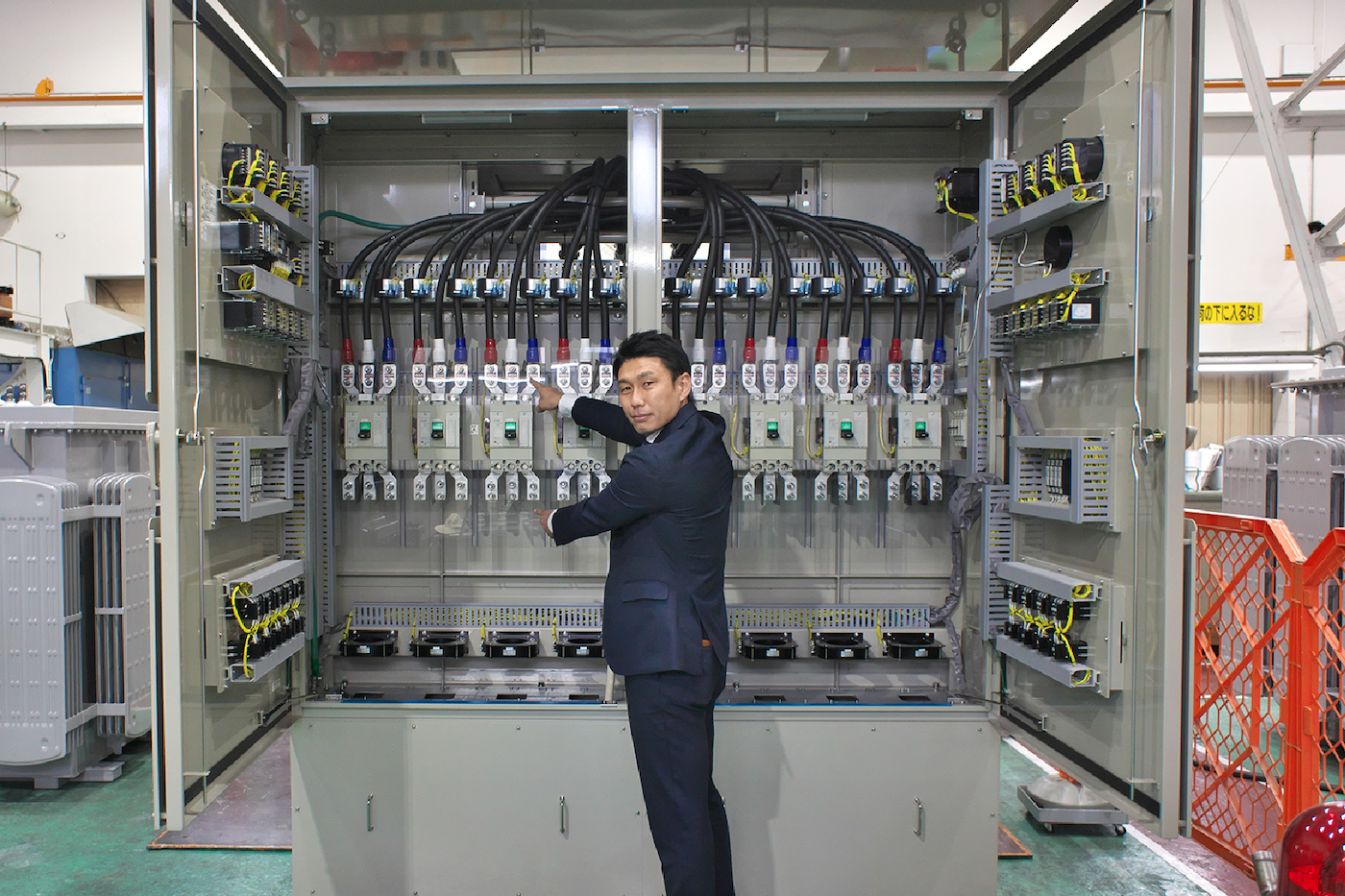

可揺盤が無いのでメンテナンスの見える化を実現。メイン扉を開ければ内部が一目瞭然です。

定期点検時

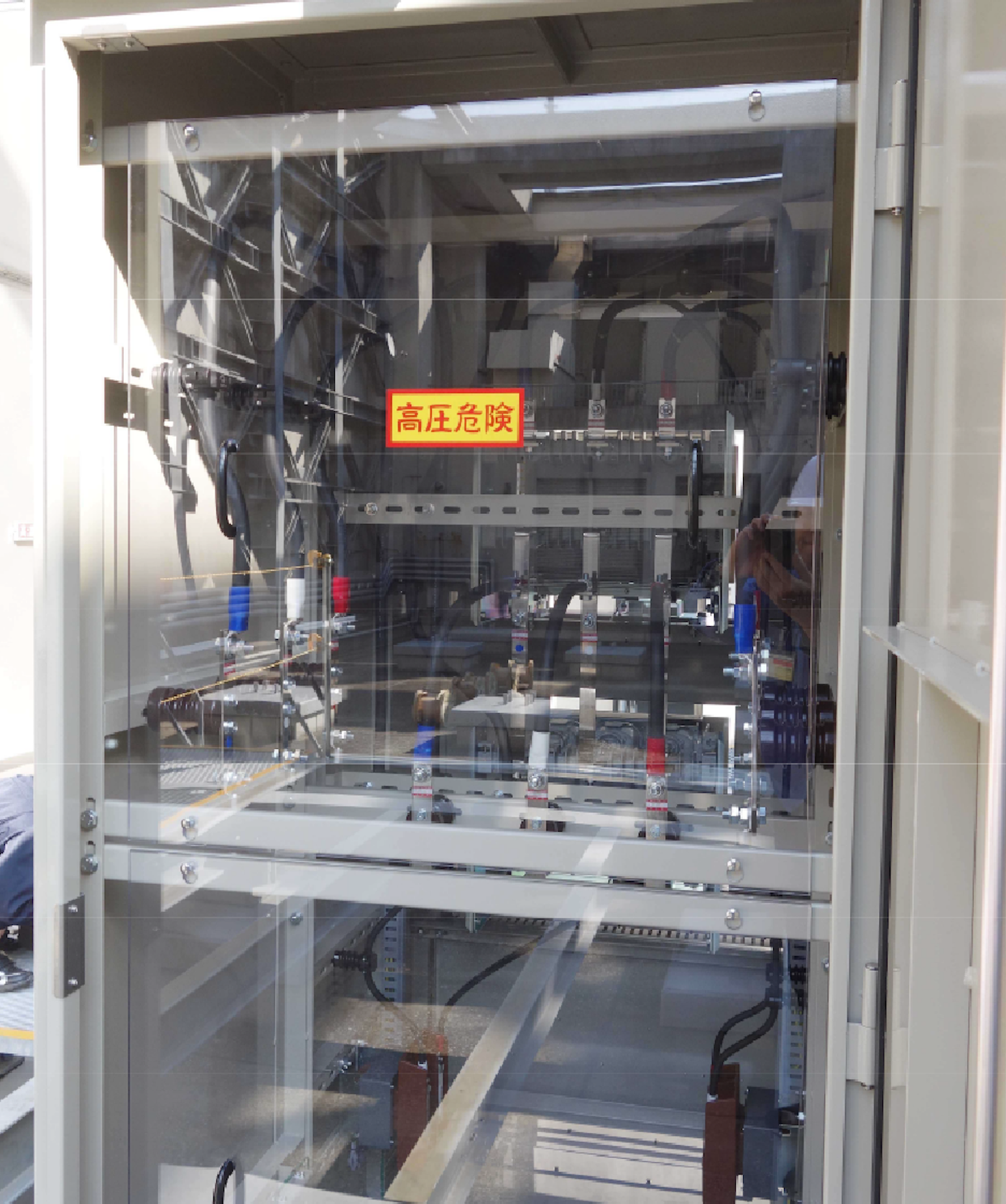

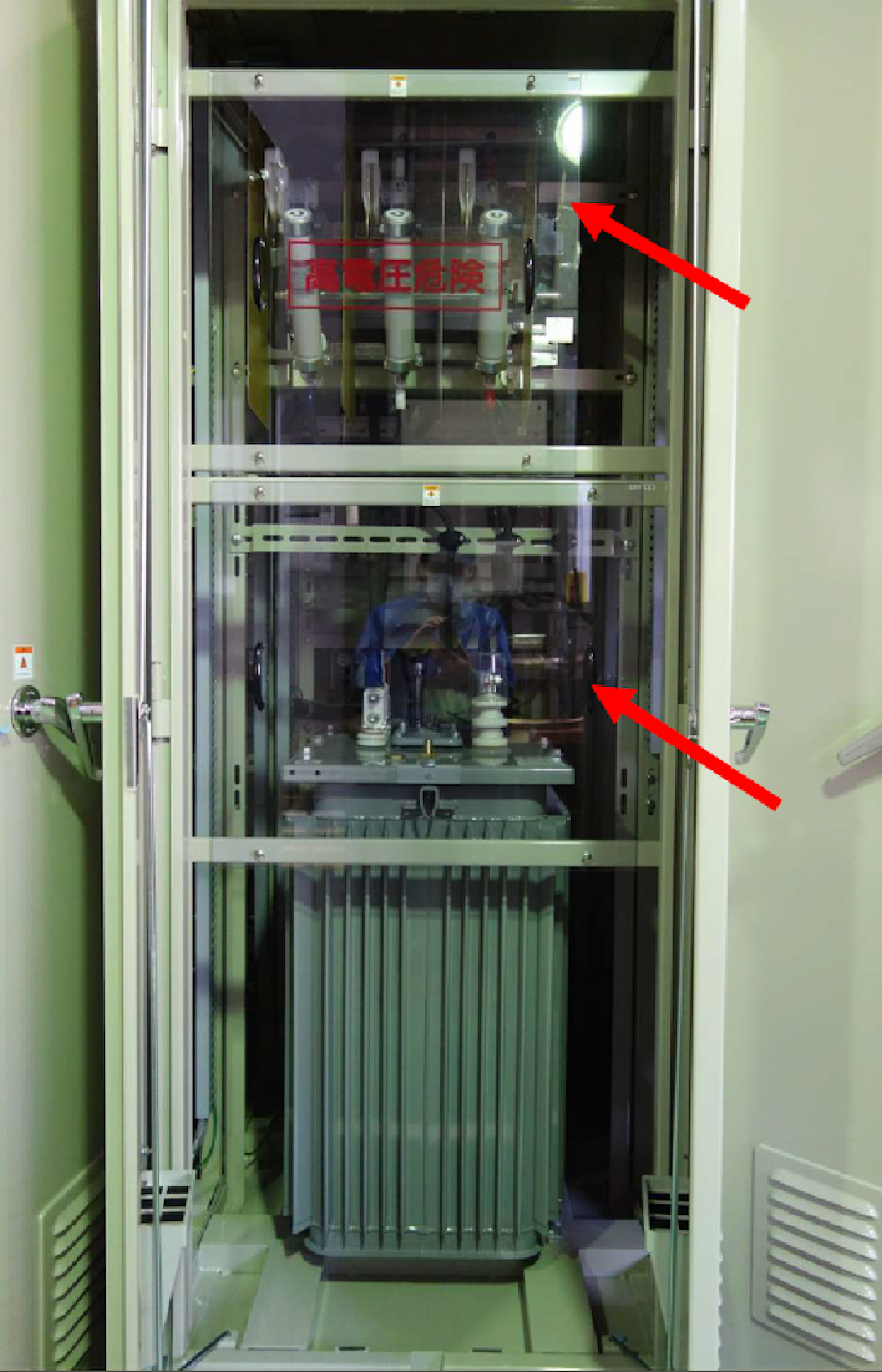

充電部は全て透明ポリカーボネイトで保護しています。

警報の復帰や継電器、計器の設定変更は上部小扉を開ければ可能です。主扉を開ける必要はありません。試験用端子も下部小扉内に収納。変圧器温度計も盤正面から確認できます。

配電盤内部遮蔽板
  • ●盤内の中蓋(板)はポリカーボネート板t5mm使用

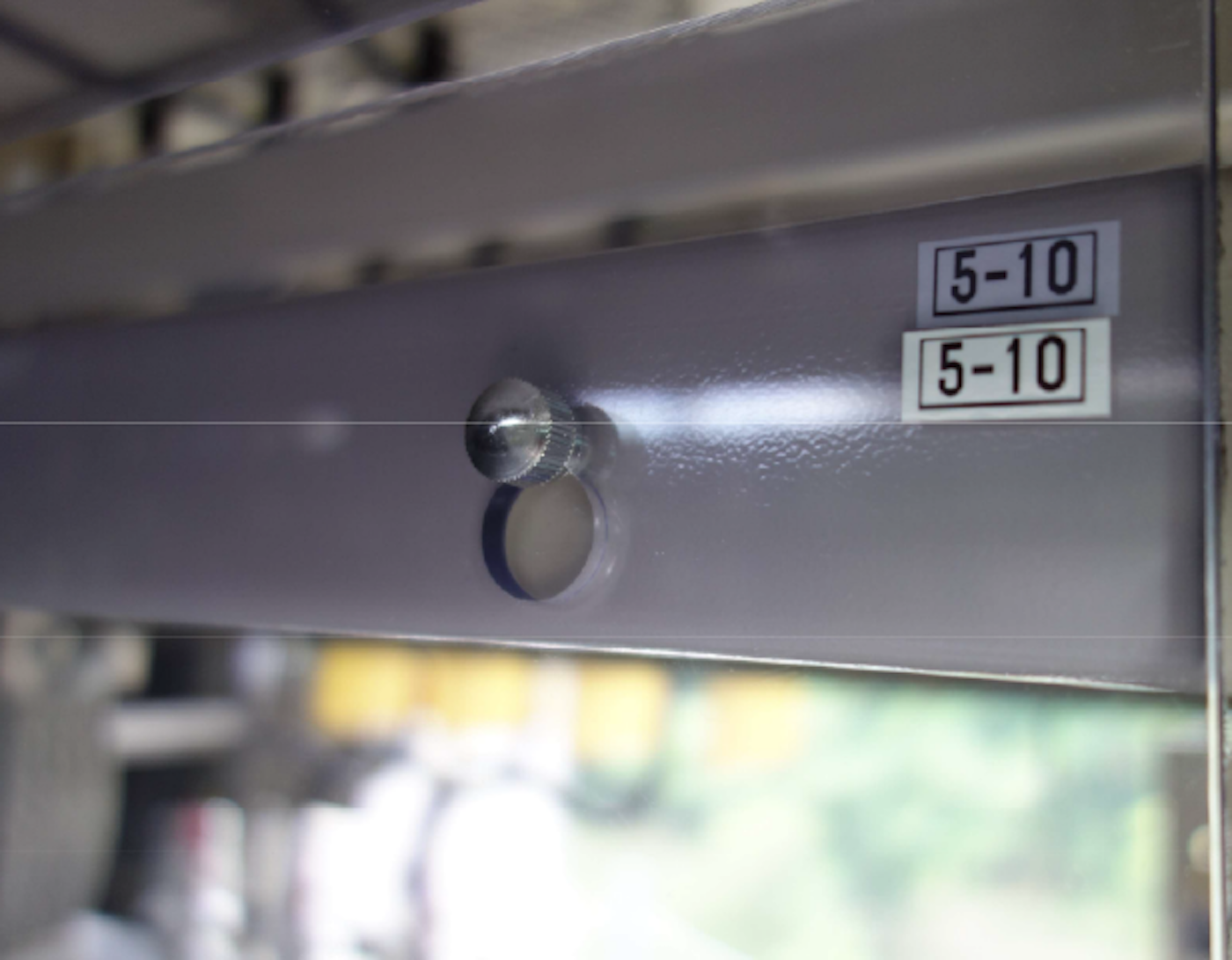

  • ●盤本体とポリカーボネート板に合番号を貼付
  • ●ポリカーボネート板は透明
  • ●板毎に危険シール添付
  • ●固定はダルマ穴
  • ●ビスの脱落防止

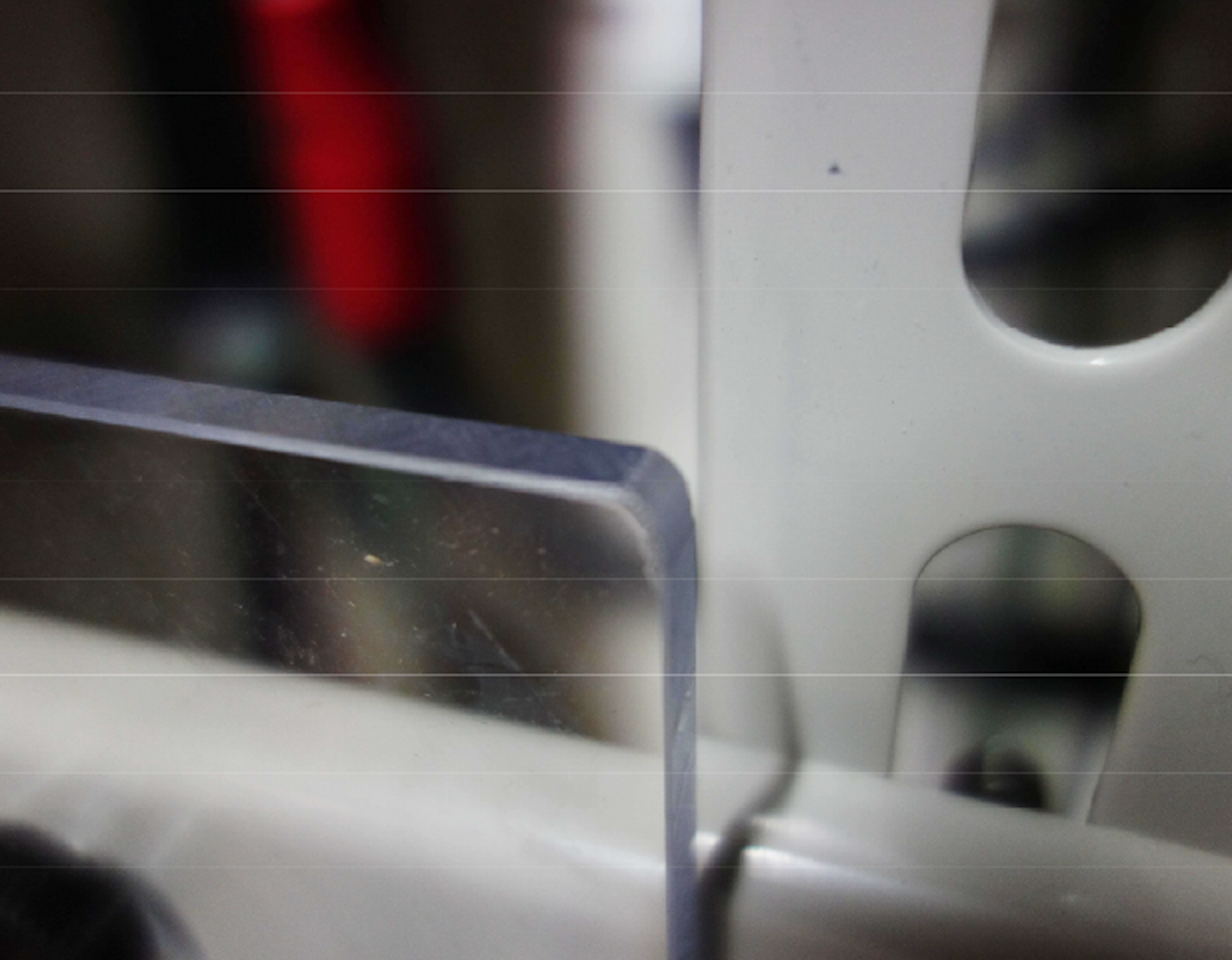

  • ●ポリカーボネート板の4隅は面取り
  • ●ポリカーボネート板には把手を付ける

通常の巡視点検でも扉を開ければ内部の接続箇所が目視でき、充電部へのうっかり接触は防げる。

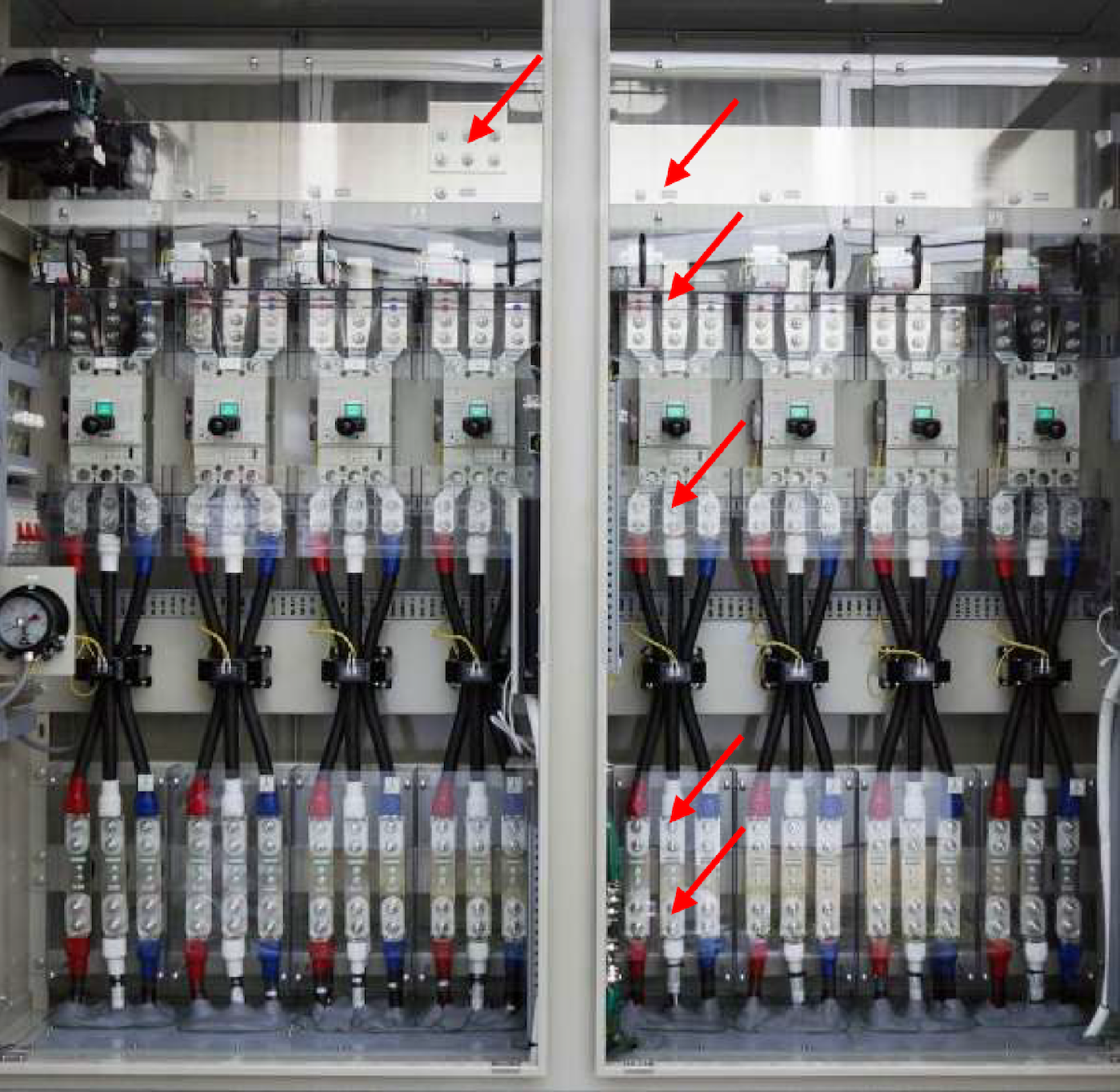

主回路接続部

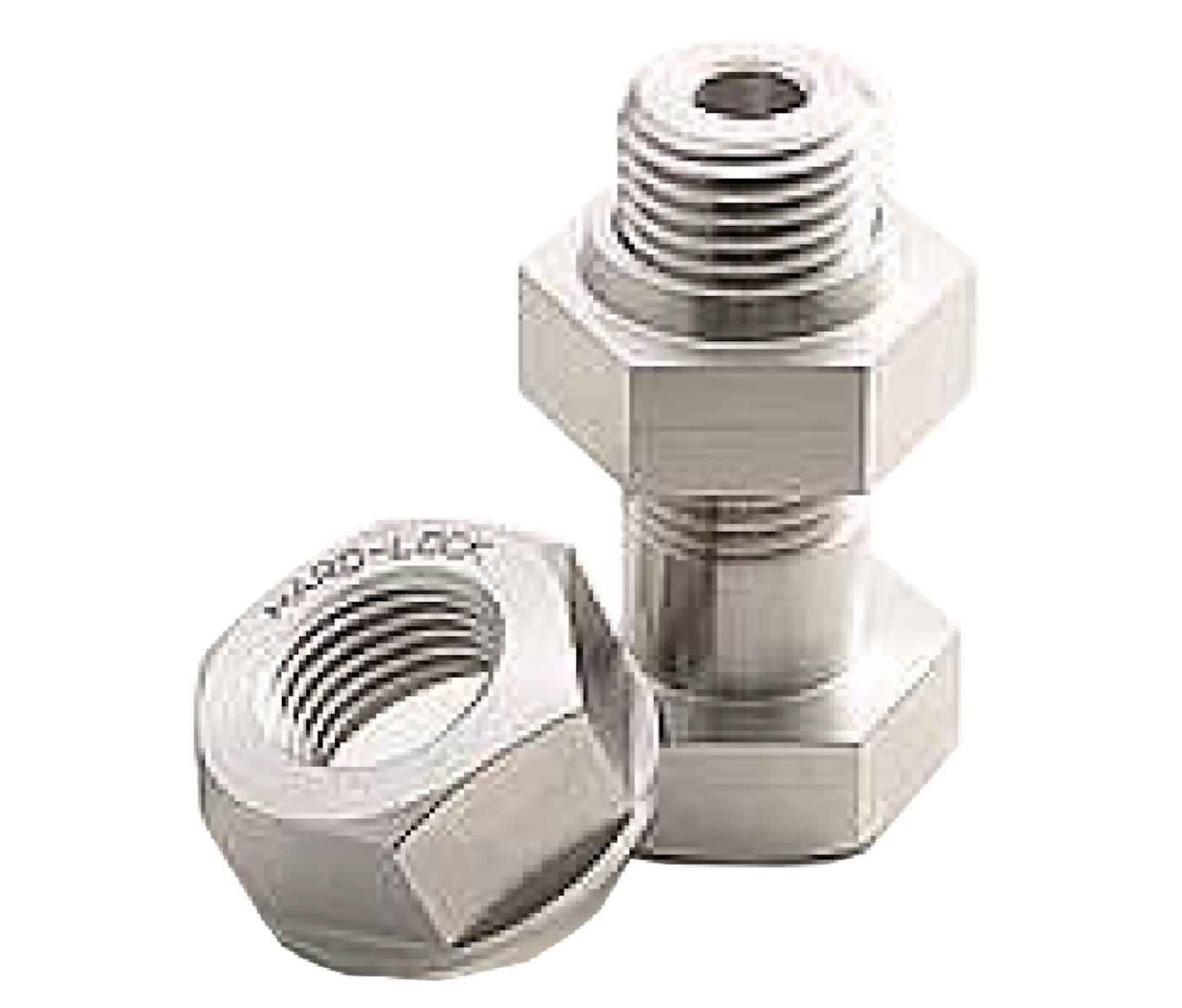

  • ●接続ボルトのナットはハードロックリム使用。

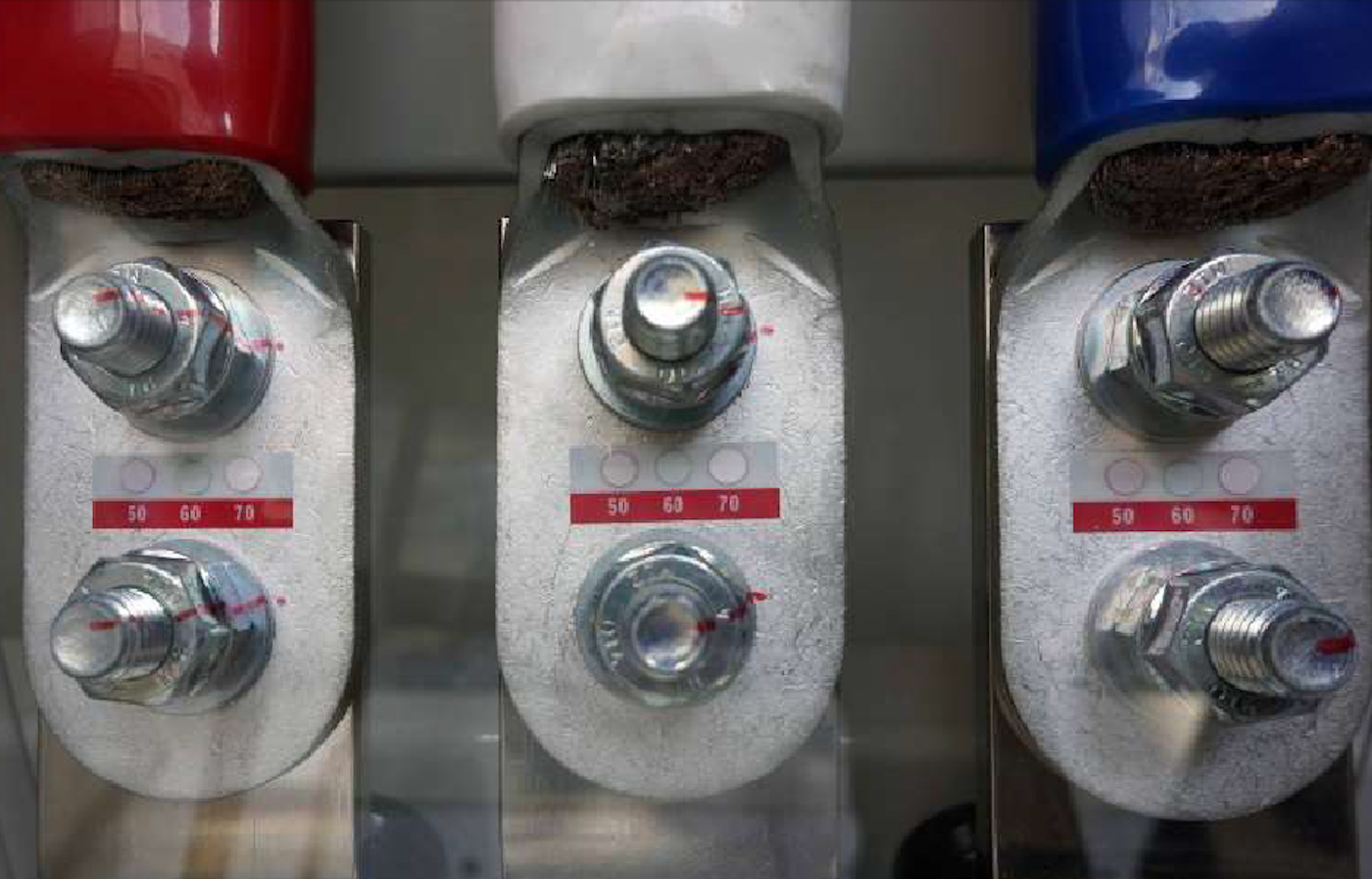

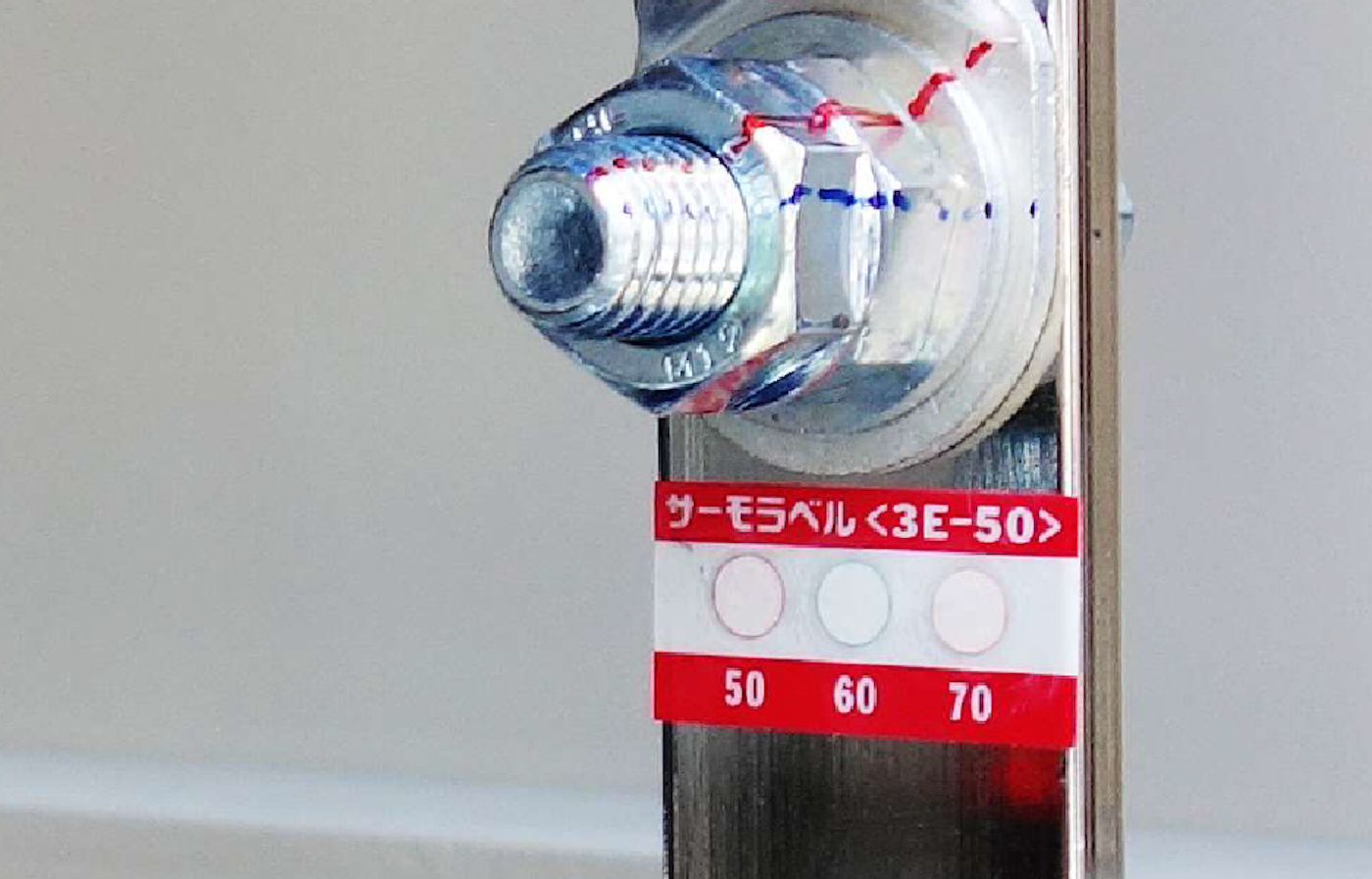

  • ●非可逆3エレメントサーモラベルを貼付。
  • ●3E-70(70-80-90℃)

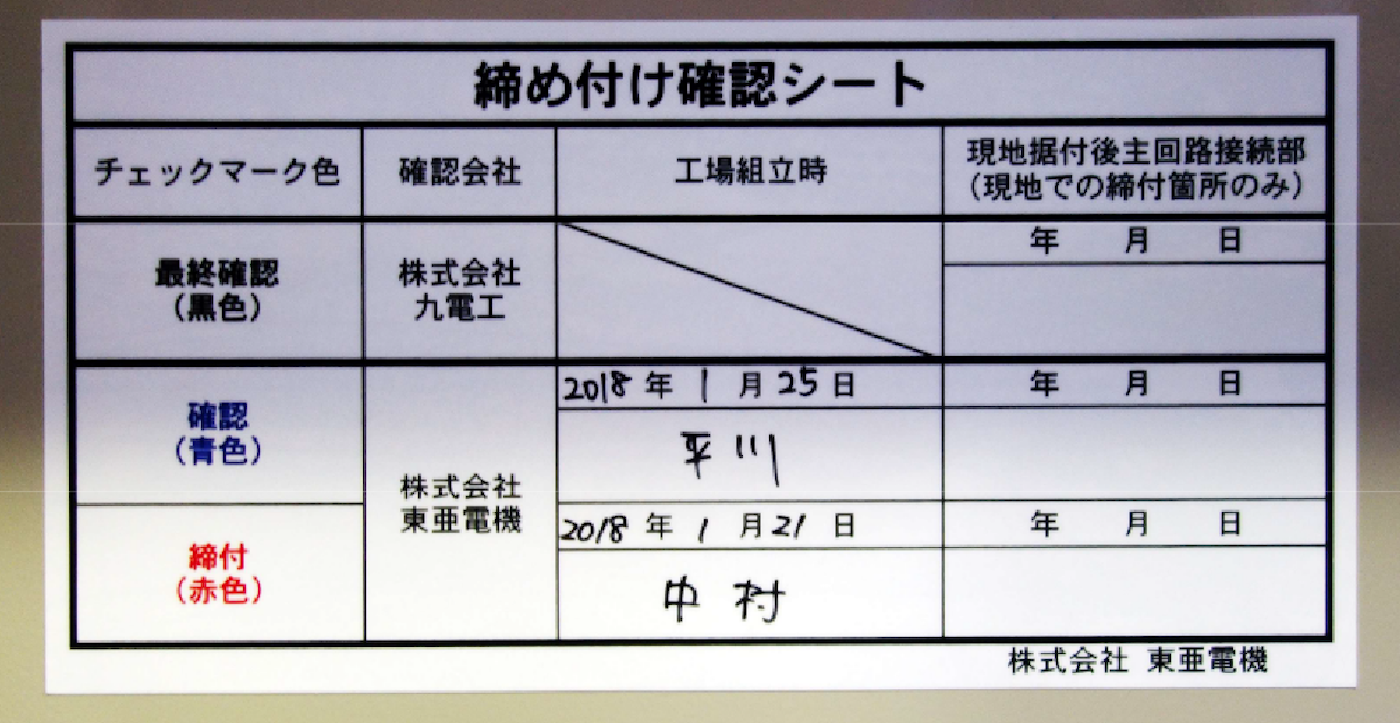

  • ●締付確認チェックマーク2色で。
    組立員:赤 確認者:青
  • ●製造工場の締付トルク値を事前提出。

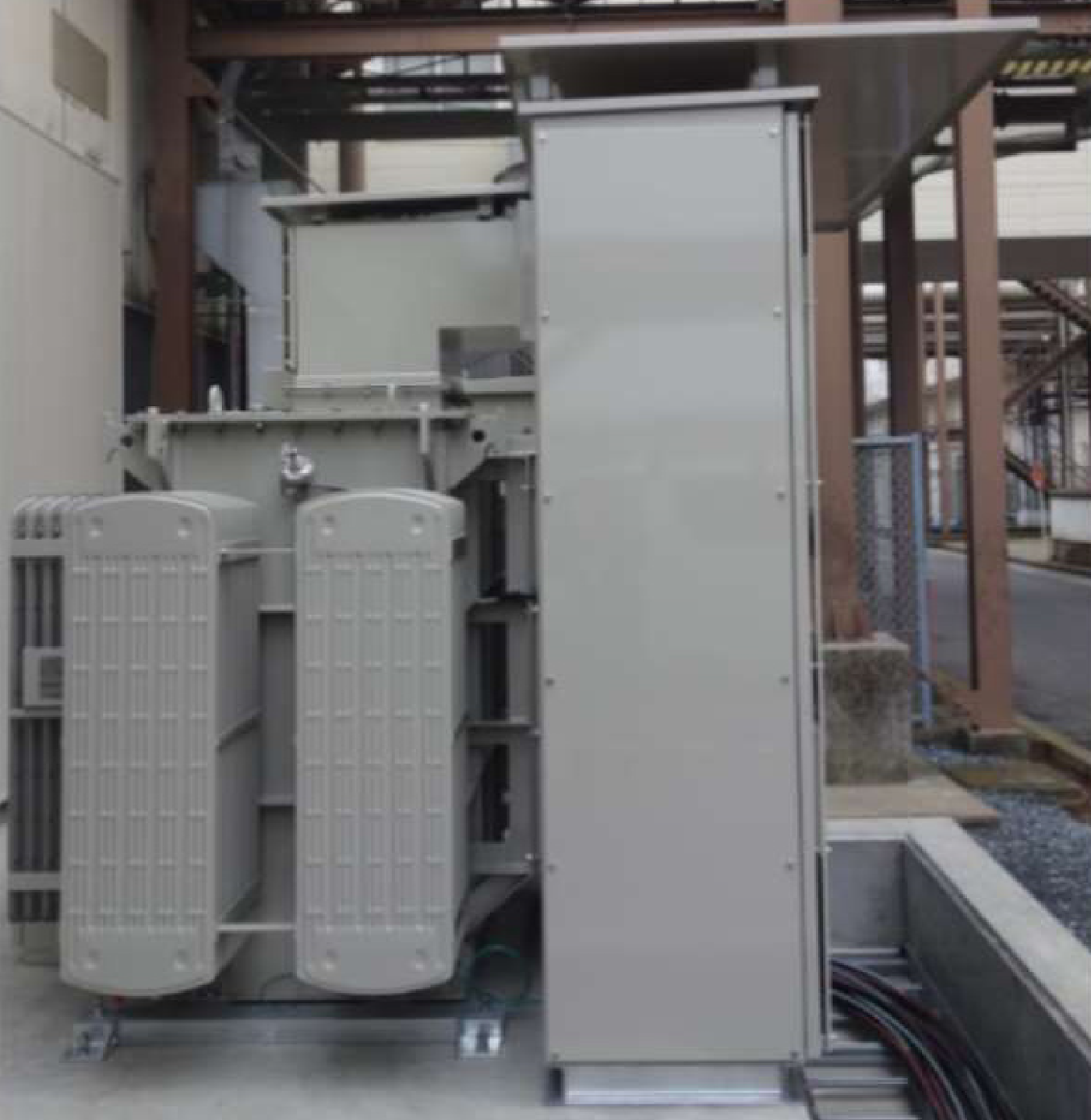

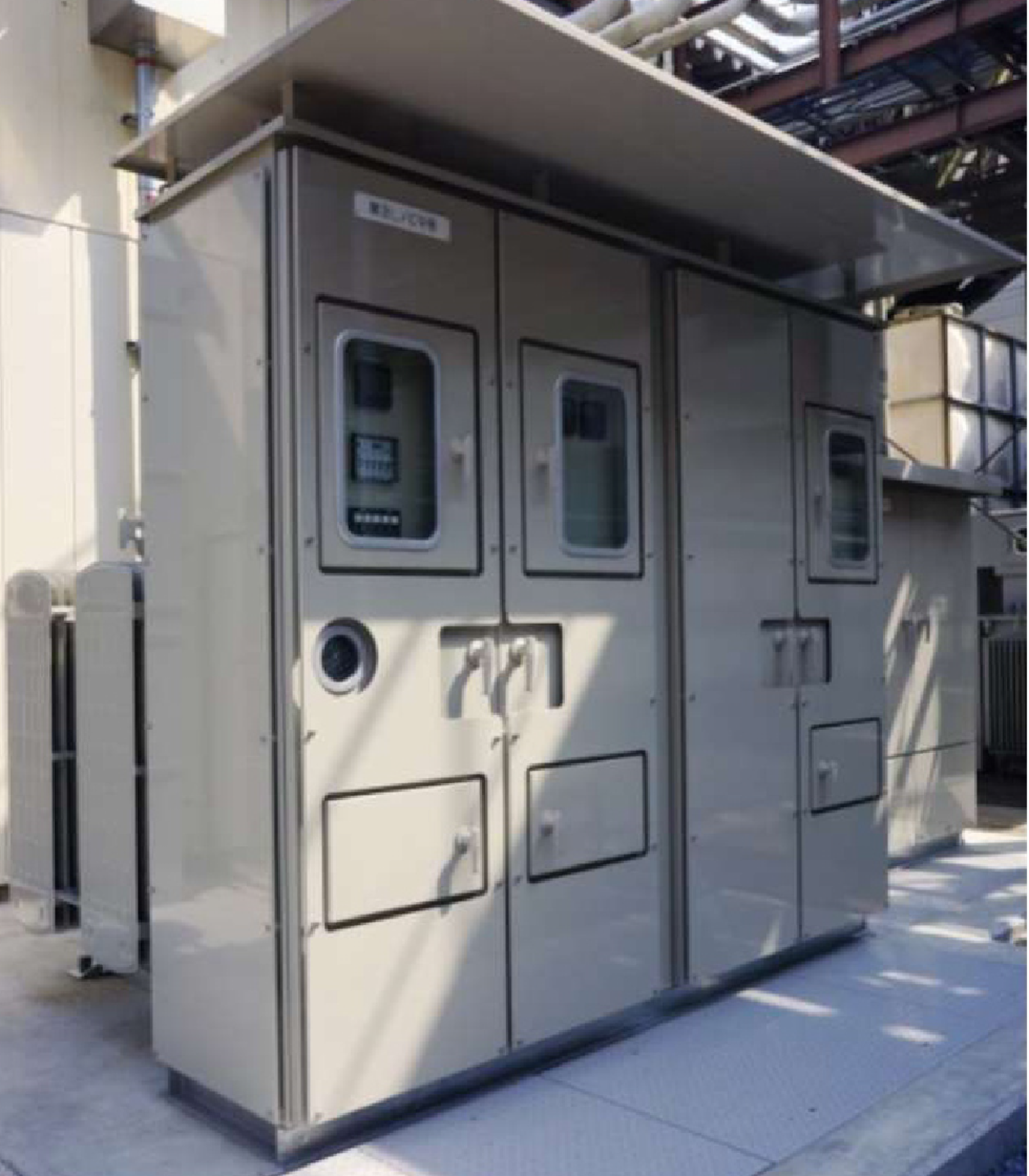

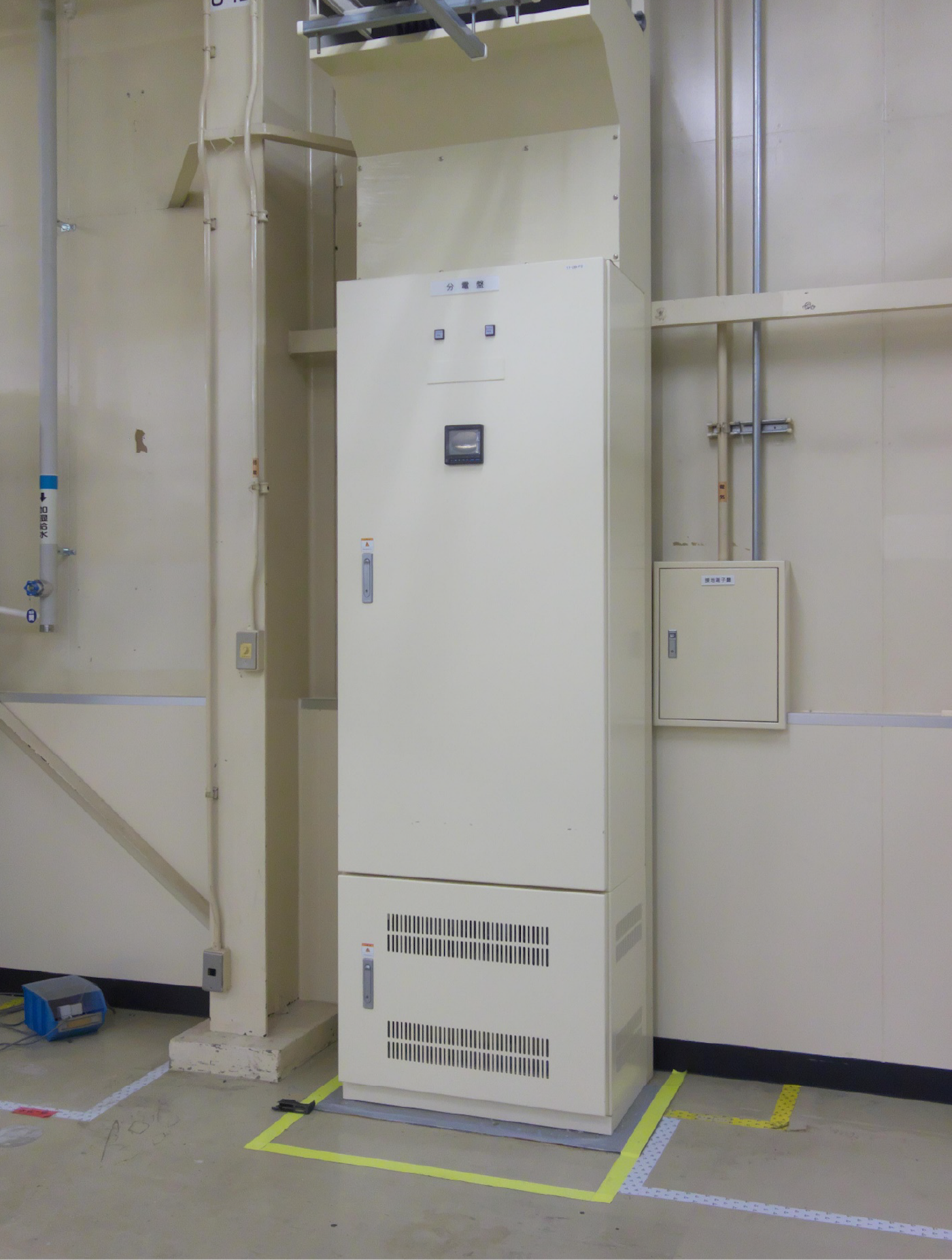

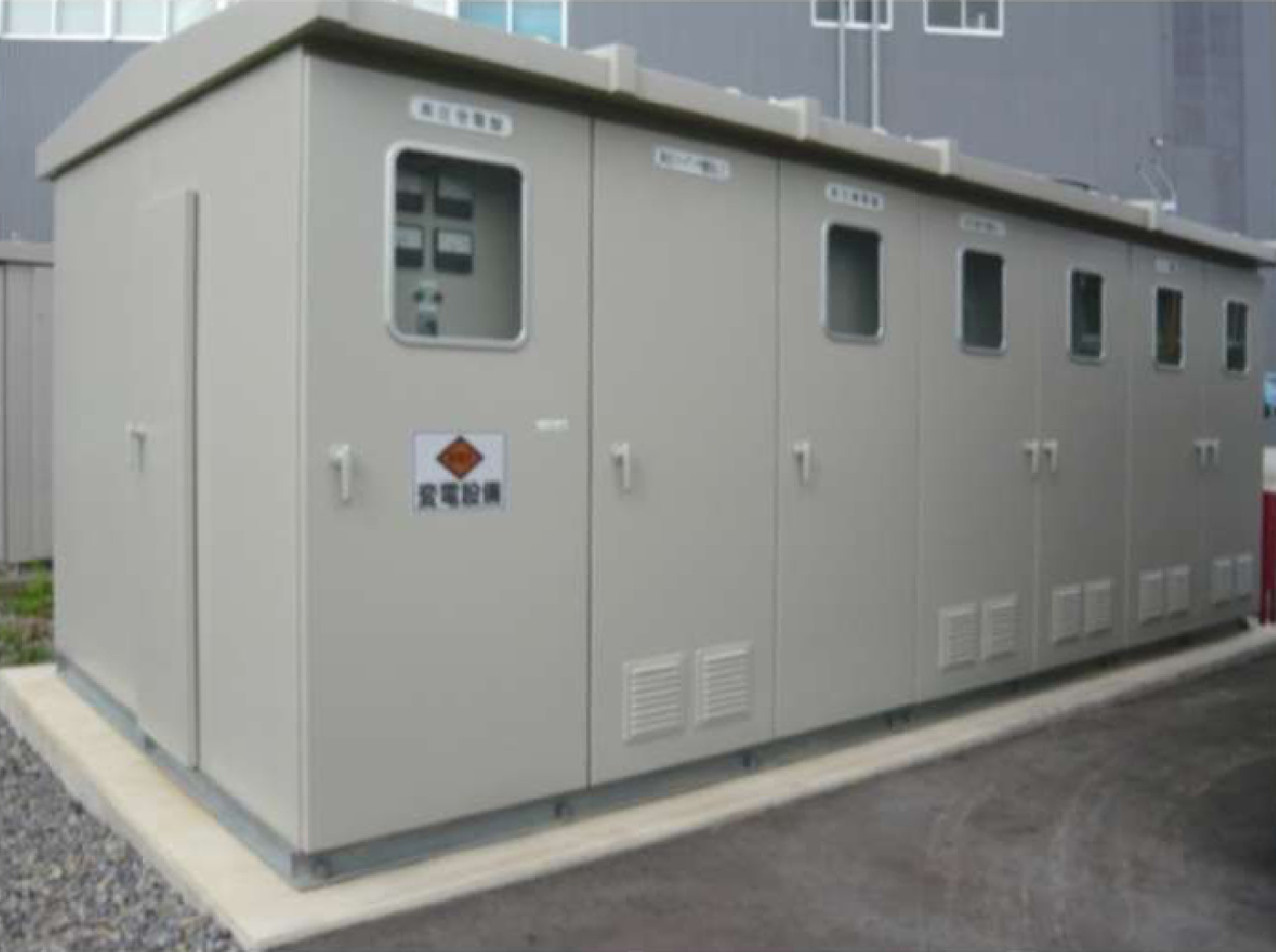

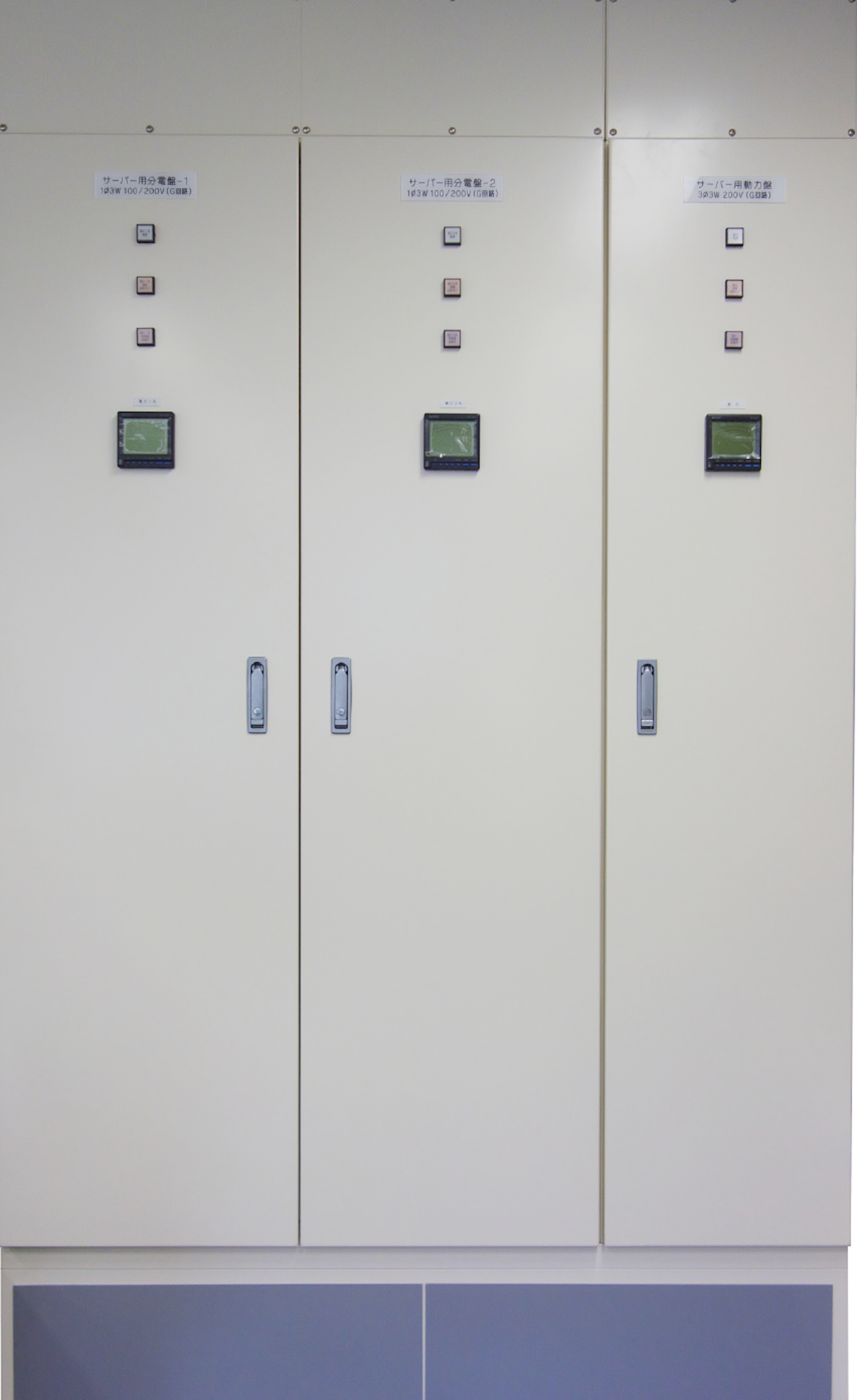

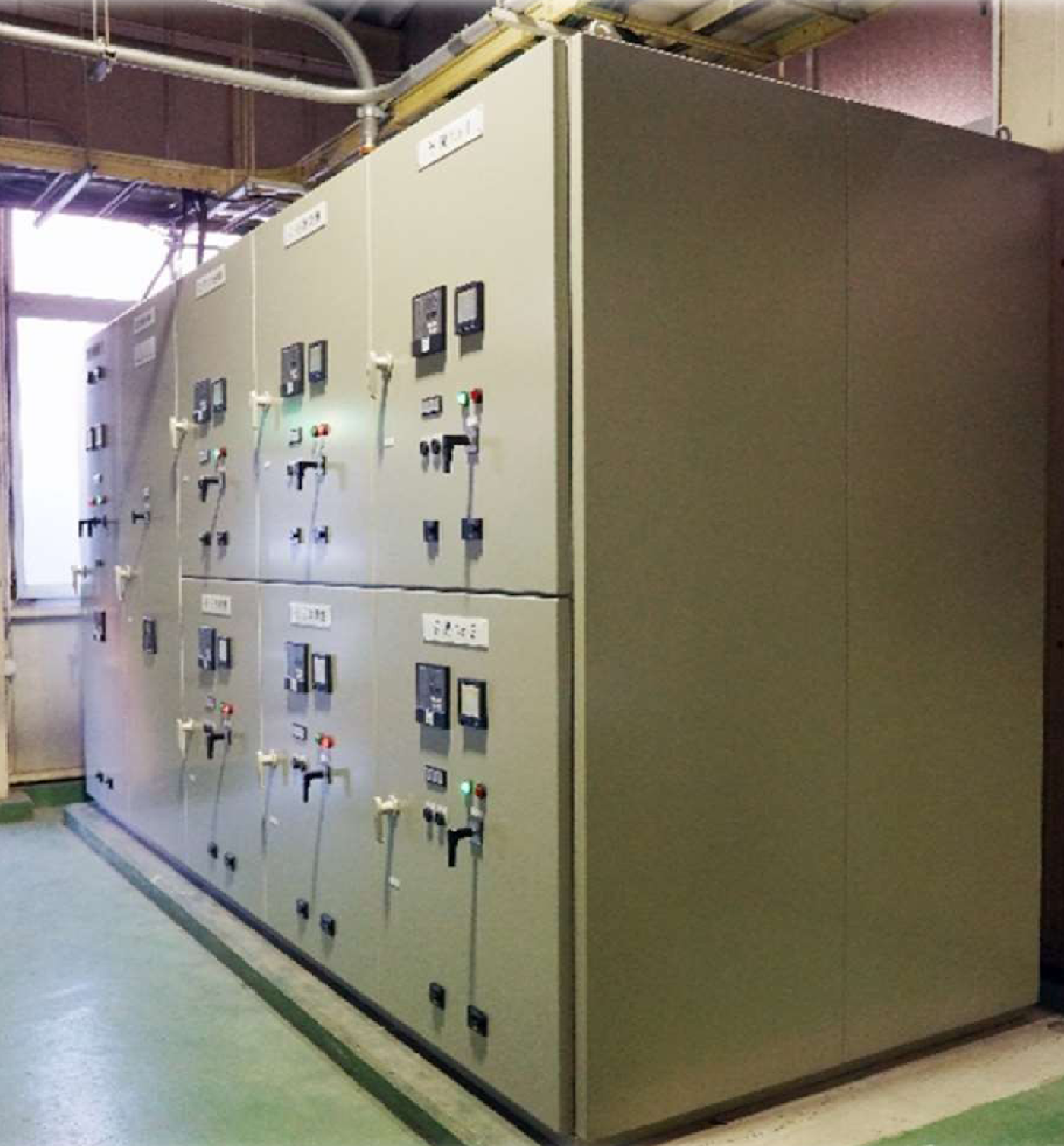

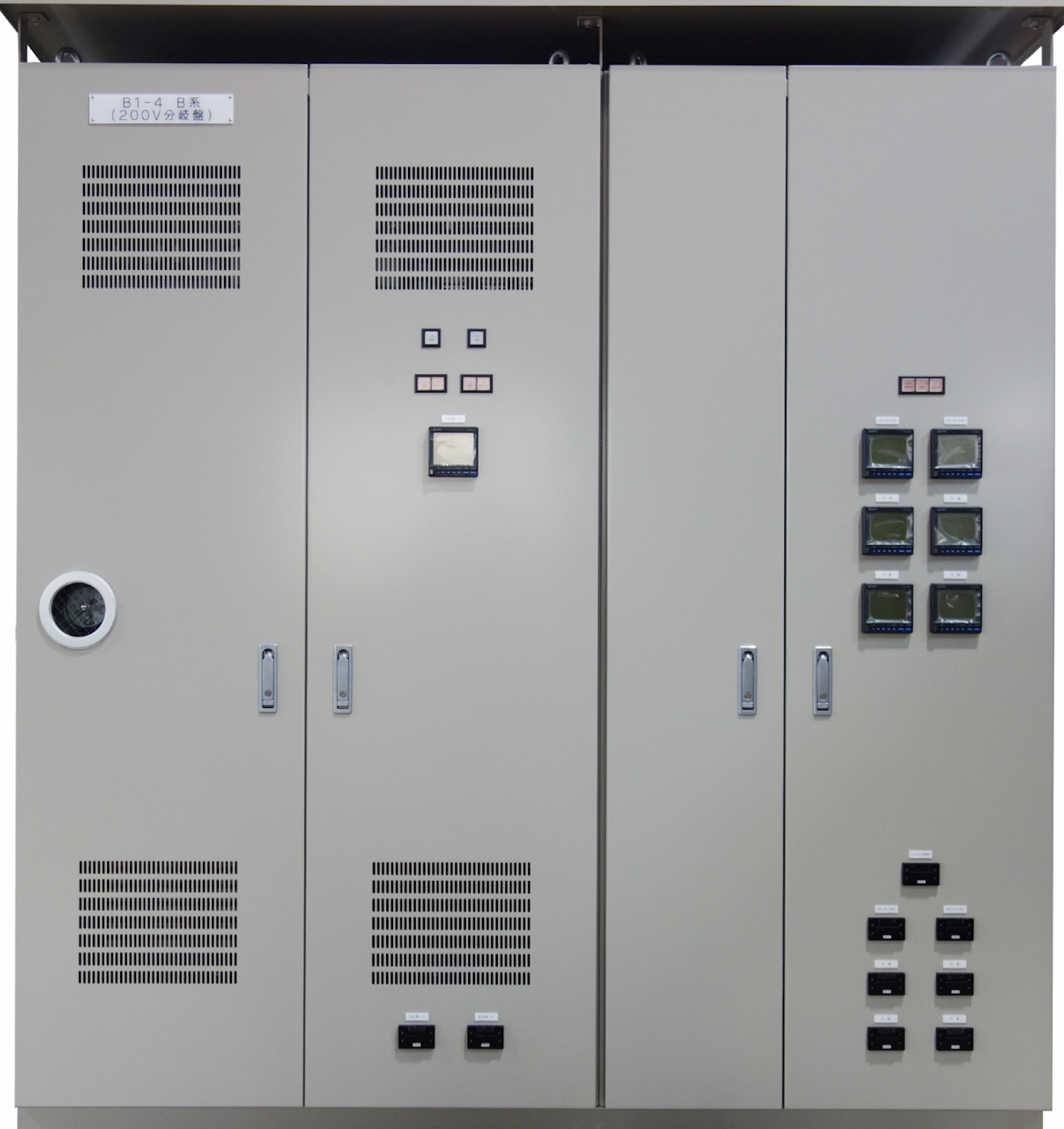

製品納入事例
